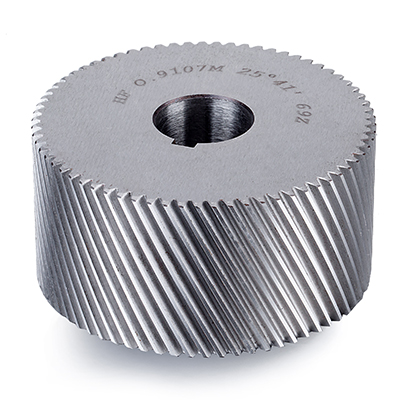

斜齿轮是一种带斜齿的圆柱齿轮。与直齿轮相比,斜齿轮具有传动平稳、啮合性能好、重合度高、齿轮强度高、静音、振动小等优点。并能传输大功率。
斜齿轮不同于直齿轮,因为它们的齿线是螺旋形的,并产生轴向推力。推力可以通过推力轴承或左、右斜齿轮组合成人字齿轮来消除。一对啮合的斜齿轮必须有相同的螺旋角和相反的螺旋方向。齿轮传动具有运行可靠、传动比恒定、效率高、能在空间任意两轴间传递运动、适应性广的优点。
加工范围 | ||
---|---|---|
项目 | 本厂加工要求(范围) | |
斜齿轮 | ||
模数 | MI~8 | 本公司主攻m1-8模齿轮和制作同步带轮 |
齿数 | 不限 | 不限 |
压力角 | 20° | 一般为20° |
材质 | S45C等 | 塑料/塑胶尼龙不锈钢铜铝质橡胶胶木 |
精度等级 | 5-6级 | 5-6级为标准 |
热处理 | 调质、高频、氮化 | (来料)按要求处理 |
齿轮类型 | 斜齿轮 |
