齿轮参数有哪些
齿轮的结构齿轮的组成结构一般有轮齿、齿槽、端面、法面、齿顶圆、齿根圆、基圆和分度圆。 齿轮的齿数一个齿轮的轮齿总数叫齿数,用Z表示。小齿轮的齿数可取为z1=20~40。开式(半开式)齿轮传动,由于轮齿主要为磨损失效,为使齿轮不致过小,故小齿轮不亦选用过多的齿数,一般可取z1=17~20。齿轮的模数由于齿轮的分度圆直径d可由其周长zp确定,即d=zp/
发布日期:2018 - 11 - 21 00:00:00

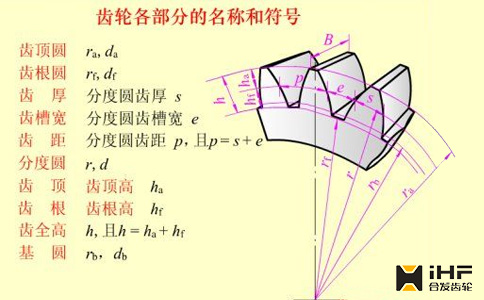

齿轮的结构

齿轮的组成结构一般有轮齿、齿槽、端面、法面、齿顶圆、齿根圆、基圆和分度圆。


齿轮的齿数

一个齿轮的轮齿总数叫齿数,用Z表示。小齿轮的齿数可取为z1=20~40。开式(半开式)齿轮传动,由于轮齿主要为磨损失效,为使齿轮不致过小,故小齿轮不亦选用过多的齿数,一般可取z1=17~20。


齿轮的模数

由于齿轮的分度圆直径 d 可由其周长 zp 确定,即d = zp/π。为便于设计、计算、制造和检验,令p/π= m ,m 称为齿轮的模数,并已标准化。它是决定齿轮大小的主要参数。分度圆直径d=mZ,所以m=d/z。


齿轮的压力角α

即分度圆压力角,并规定其标准值为α=20°。它是决定齿轮齿廓形状的主要参数。

分度圆直径 d=mZ/cosβ

压力角 rb=rcosα=1/2mzcosα

在两齿轮节圆相切点P处,两齿廓曲线的公法线(即齿廓的受力方向)与两节圆的公切线(即P点处的瞬时运动方向)所夹的锐角称为压力角,也称啮合角。对单个齿轮即为齿形角。标准齿轮的压力角一般为20”。在某些场合也有采用α=14.5° 、15° 、22.50°及25°等情况。


齿顶高系数和顶隙系数:h*a 、C*

两齿轮啮合时,总是一个齿轮的齿顶进入另一个齿轮的齿根,为了防止热膨胀顶死和具有储成润滑油的空间,要求齿根高大于齿顶高。为次引入了齿顶高系数和顶隙系数。

正常齿:h*a =1;  C*=0.25 ;  短齿:h*a =0.8;  C*=0.3

一对相互啮合的齿轮,模数、压力角必须相等。标准齿轮的压力角(对单个齿轮而言即为齿形角)为20°

关键字: 齿轮参数
